CR633X原邊控制高精度恒流/恒壓 PWM 功率開關
主要特點
• 恒壓和恒流控制
• 全電壓輸出電壓精度可達±5%
• 高精度內部基準電壓源
• 內置高壓 MOSFET
• 原邊控制模式，無需 TL431 和光耦
• 非連續模式下的反激拓?fù)?br />
• 具有軟啟動功能
• 頻率抖動
• 恒流和輸出功率可調
• 內置次級電壓采樣控制器
• 可調式線損補償
• 欠壓鎖定
• 逐周期電流限制
• 峰值電流限制
• 過溫保護
• 過壓保護和電源箝位
• 內置前沿消隱
• 亞微米高壓BiCMOS工藝
• 5000V HBM ESD能力
• DIP-8L、SOP-8L、SOP-7L綠色封裝
• CR633X-32/35/36/38
應用
• AC/DC電源適配器
• 手機和數碼相機充電器
• 替代線性調整器和RCC電源
• LED照明電源
概述
CR633X 是一款基于原邊控制模式、±5%精度的 PWM 功率開關，無需 TL431 和光耦， 能應用于小功率 AC/DC 電源適配器、LED 照明電源和充電器，最大功率為 12W。芯片內置 了恒流/恒壓兩種控制方式，其典型的控制曲線如圖 1 所示。
在恒流控制時，恒流值和輸出功率可以通過 CS 引腳的限流電阻 RS 設定；在恒壓控制 時，芯片在 INV 腳采樣輔助繞組的電壓，進而調整輸出。在恒壓控制時還采用了多種模式 的控制方式，既保證了芯片的高性能和高精度，又保證了高轉換效率。此外，通過內置的線 損補償電路保證了輸出電壓的高精度。
CR633X 具有軟啟動功能，并具有一系列完善的保護措施，包括逐周期電流限制、峰值 電流限制、過溫保護、過壓保護、電源箝位和欠壓鎖定功能。此外，芯片內部設置的頻率抖 動功能和軟驅動功能保證了芯片在工作時具有良好的 EMI 性能。
極限參數
|
符號 |
參數 |
值 |
單位 |
|
VDD |
工作電壓 |
30 |
V |
|
VDRAIN |
高壓MOSFET漏端電壓（關閉狀態） |
-0.3 to BVdss |
V |
|
IVDD |
VDD箝位的連續電流 |
10 |
mA |
|
VCOMP |
COMP引腳工作電壓 |
-0.3 to 7 |
V |
|
VCS |
CS引腳工作電壓 |
-0.3 to 7 |
V |
|
VINV |
INV引腳工作電壓 |
-0.3 to 7 |
V |
ESD |
ESD能力-人體模式 |
5000 |
V |
|
ESD能力-機械模式 |
500 |
V |
TL |
焊接溫度 |
10秒 DIP-8L |
260 |
℃ |
|
10秒 SOP-8L |
260 |
℃ |
|
TSTG |
儲存溫度范圍 |
-55 to + 150 |
℃ |
|
TJ |
工作結溫范圍 |
-20 to + 150 |
℃ |
推薦工作環境
|
符號 |
參數 |
最小~最
大 |
單位 |
|
VDD |
VDD 電源電壓 |
12～23 |
V |
|
TOA |
工作環境溫度 |
-20~85 |
℃ |
PO（85-265VAC） |
CR6332最大輸出功率（適配器） |
SOP-7L |
5~10 |
W |
|
CR6335最大輸出功率（適配器） |
SOP-8L |
5~7 |
W |
|
CR6336最大輸出功率（適配器） |
DIP-8L |
6~8 |
W |
|
CR6338最大輸出功率（適配器） |
DIP-8L |
7~12 |
W |
備注：實際最大功率必須保證足夠的 DRAIN 散熱面積，測試條件 50℃環境溫度和 60℃溫 升。增加散熱面積或風冷來減小熱阻可以獲得更高的輸出功率。
電氣特性 (TA=25°C （除了另作說明）, VDD = 16V)
|
參數 |
描述 |
測試條件 |
最
小 |
典
型 |
最
大 |
單位 |
|
供電電源部分 |
|
IST |
啟動電流 |
VDD=13V |
|
5 |
20 |
μA |
|
IOP |
工作電流 |
INV=2V，CS=0V， VDD=20V |
|
2.5 |
3.5 |
mA |
|
UVLO_ON |
進入欠壓鎖定的閾值電
壓 |
VDD 下降時 |
7.5 |
8.5 |
10 |
V |
|
UVLO_OFF |
退出欠壓鎖定的閾值電
壓 |
VDD 上升時 |
13.5 |
14.5 |
16.0 |
V |
|
VDD_OVP |
過壓保護的閾值電壓 |
VDD 上升直至輸出
關斷 |
27.5 |
29.5 |
31.5 |
V |
|
VDD_CLAMP |
電源箝位電壓 |
IDD=10mA |
30.5 |
32.5 |
34.5 |
V |
|
電流檢測輸入部分 |
|
TLEB |
前沿消隱時間 |
|
|
540 |
|
ns |
|
VTH_OC |
過流保護閾值 |
|
880 |
910 |
940 |
mV |
|
TD_OC |
過流保護延遲 |
|
|
150 |
|
ns |
|
ZCS_IN |
CS 輸入阻抗 |
|
|
50 |
|
k? |
|
TSS |
軟啟動時間 |
|
|
10 |
|
ms |
|
頻率部分 |
|
FNORM |
正常工作頻率 |
|
55 |
60 |
65 |
kHz |
|
FSTART |
|
INV=0V， COMP=5V |
|
14 |
|
kHz |
|
△F/FNORM |
頻率抖動范圍 |
|
-4 |
|
4 |
% |
|
誤差放大器部分 |
|
VREF_EA |
誤差放大器的輸入基準
電壓 |
|
1.97 |
2 |
2.03 |
V |
|
GDC |
誤差放大器的直流增益 |
|
|
60 |
|
dB |
|
I_COMP_MAX |
線損補償最大電流 |
INV=2V， COMP=0V |
|
42 |
|
μA |
|
功率 MOSFET 部分 |
|
BVdss |
MOSFET 漏源擊穿電
壓 |
VGS=0V, IDS=250μA |
600 |
|
|
V |
RDS_O *
N |
漏源之間靜態導通電阻
（VGS=10V） |
IDS=0.5A |
CR6335 |
|
8.6 |
9 |
? |
|
CR6336 |
|
7.5 |
8.5 |
? |
|
IDS=1A |
CR6338 |
|
3.9 |
4.5 |
? |
|
IDS=1.5A |
CR6332 |
|
2.8 |
3.5 |
? |
|
過溫保護部分 |
|
TOTP |
過溫保護點 |
|
|
160 |
|
℃ |
* 集成化功率 MOSFET 的內阻和封裝形式、散熱、環境溫度都有關系，本說明書所給值為 室溫下分立封裝的 MOSFET 內阻。
工作描述 啟動電流和啟動控制
CR633X 僅僅需要很低的啟動電流就可以迅速的達到啟動電壓點 UVLO_OFF，從而使芯 片開始工作。實際應用時，只需要一個阻值非常大的電阻就能滿足芯片的快速啟動，從而使 得功率損耗到最小。啟動電阻提供了從高壓端到 VDD 旁路電容的直流通路，為芯片提供啟 動電流，啟動電流小于 20μA。一旦 VDD 超過 UVLO_OFF，芯片就進入軟啟動狀態，使 CR633X 的峰值電流電壓逐漸從 0V 增加到 0.91V，用以減輕在啟動時對電路元件的沖擊。VDD 的旁 路電容一直為芯片供電直到輸出電壓足夠高以至于能夠支撐 VDD 通過輔助繞組供電為止。
恒流工作
CR633X 的恒壓/恒流特征曲線如圖 1 所示。CR633X 設計應用于工作在非連續模式下的 反激式系統中。在正常工作時，當 INV 電壓低于內部 2.0V 的基準電壓時，系統工作在恒流 模式，否則系統工作在恒壓模式。當次級輸出電流達到了系統設定的最大電流時，系統就進 入恒流模式，并且會引起輸出電壓的下降。隨著輸出電壓的下降，反饋電壓也跟著下降，芯 片內部的 VCO 將會調整開關的頻率，以使輸出功率保持和輸出電壓成正比，其結果就是使 輸出電流保持恒定。這就是恒流的原理。在恒流模式下，無論輸出電壓如何變化，輸出電流 為一常數。

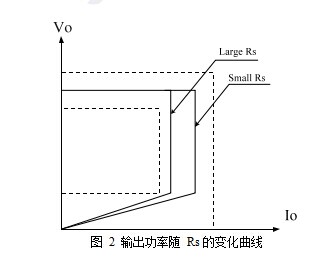

在作為充電器應用時，先是恒流充電直到電池接近充飽的狀態，隨后再進行恒壓充電。 在 CR633X 中, 恒流值和最大輸出功率可以通過外部的限流電阻 RS 來設定。輸出功率的大 小隨著恒流值的變化而變化。系統功率大小，主要決定于原邊電感量的大?。辉谙到y(tǒng)功率范 圍內 RS 越大，恒流值就越小，輸出功率也越??；在系統功率范圍內 RS 越小，恒流值就越大， 輸出功率也越大。具體參照?qǐng)D 2 所示。
恒壓工作
在恒壓控制時，CR633X 利用輔助繞組通過電阻分壓器從 INV 采樣輸出電壓，并將采樣 的輸出電壓與芯片內部的基準電壓通過誤差放大器進行比較放大，從而調整輸出電壓。當采 樣電壓高于內部基準電壓，誤差放大器的輸出電壓 COMP 減小，從而減小開關占空比；當 采樣電壓低于內部基準電壓時，誤差放大器的輸出電壓 COMP 增加，從而增大開關占空比， 通過這種方式穩定輸出電壓。
在作為 AC/DC 電源應用時，正常工作時芯片處于恒壓狀態。在恒壓模式下，系統輸出 電壓通過原邊進行控制。

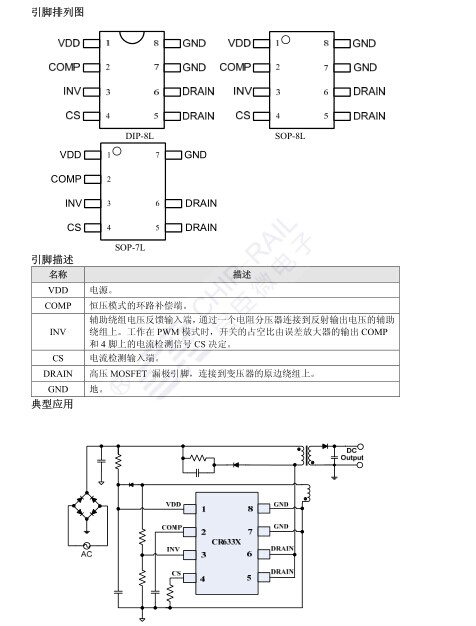

為了實現 CR633X 的恒流/恒壓控制，系統必須工作在反激式系統的非連續模式。（參照 典型應用電路）在非連續模式的反激式轉換器中，輸出電壓能夠通過輔助繞組來設定。當功 率 MOSFET 導通時，負載電流由輸出濾波電容 CO 提供，原邊電流呈斜坡上升，系統將能量 存儲在變壓器的磁芯中，當功率 MOSFET 關斷時，存儲在變壓器磁芯中的能量傳遞到輸出。
此時輔助繞組反射輸出電壓，具體如圖 3 所示，計算公式如下：
通過一個電阻分壓器連接到輔助繞組和 INV 之間，這樣，通過芯片內部的控制算法， 輔助繞組上的電壓在去磁結束時被采樣并保持，直至下一次采樣。采樣到的電壓和內部 2.0V 的基準電壓比較，將其誤差放大。誤差放大器的輸出 COMP 反映負載的狀況，控制脈寬調 制開關的占空比，進而調整輸出電壓，這樣就實現了恒壓控制。

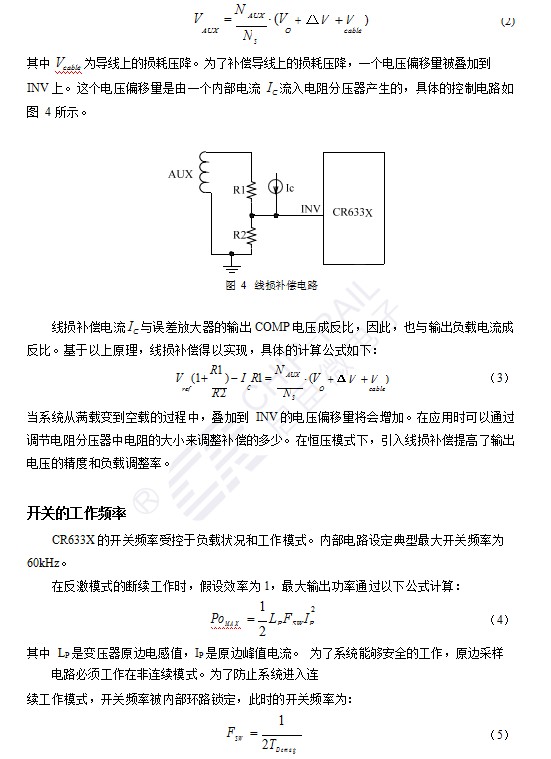

線損補償
隨著負載電流的增加，導線上的電壓降也會增加，導致輸出電壓的減小。CR633X 內置 的線損補償電路能夠補償導線的損耗壓降，從而穩定輸出電壓。當引入了導線損耗壓降以后， 輔助繞組反射輸出電壓的計算公式（1）將會被修正為
電流檢測和前沿消隱
CR633X 采樣功率 MOSFET 上的電流是通過 CS 來實現的。CR633X 不僅設計了逐周期 的電流限制，而且設計了峰值電流限制，最大的峰值電流電壓為 0.91V。因此，MOSFET 上 最大的峰值電流為：
CR633X 在 CS 端設計了一個約為 540ns 的前沿消隱時間用來防止在開關導通時刻錯誤 的過流保護被觸發。因此，不需要在 CS 端增加額外的 RC 濾波電路。采樣電流的輸入信號 CS 和誤差放大器的輸出 COMP 共同決定開關的占空比，穩定輸出。
頻率抖動和軟驅動
為了改善 CR633X 系統的 EMI 特性，芯片內部采用了兩種方式。其中一種方式是采用 頻率抖動，即在 CR633X 正常工作頻率的基礎上疊加一個微小的擾動。也即是說，內部振蕩 器的頻率被調制用來分散諧波干擾能量，分散的能量能夠最小化 EMI 帶寬。另一種方式是 軟驅動，即逐漸打開功率 MOSFET。當提供給功率 MOSFET 的柵驅動太強時，EMI 特性會 變差；當提供給功率 MOSFET 的柵驅動太弱時，開關損耗又會加大，因此需要在 EMI 特性 和開關損耗之間尋求折衷來提供合適的柵驅動。CR633X 采用了軟驅動和圖騰柱輸出結構， 既獲得了很好的 EMI 特性，又降低了開關損耗。頻率抖動和軟驅動的綜合應用使系統的 EMI 特性獲得了很大的改善。
保護控制
CR633X 為了確保系統的正常工作內置了多重保護措施。當這些保護措施一旦被觸發， 將會關斷 MOSFET。這些保護措施包括逐周期的電流限制、峰值電流限制、過溫保護、電 源箝位、軟啟動、欠壓鎖定等。芯片的供電電源 VDD 由輔助繞組提供。當 VDD 低于進入 欠壓鎖定的閾值電壓時，開關將會被關斷，隨后系統自動進入重啟狀態。CR633X 每次的重 啟都具有軟啟動功能。

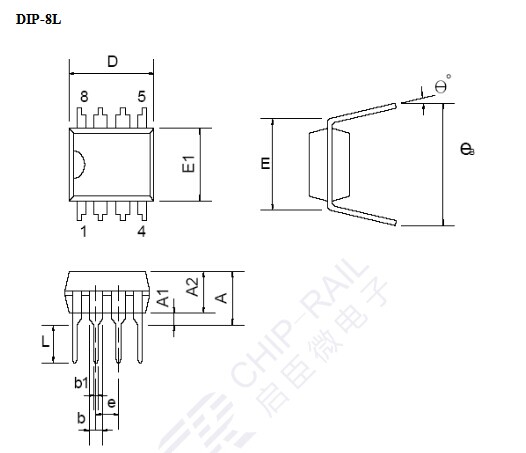

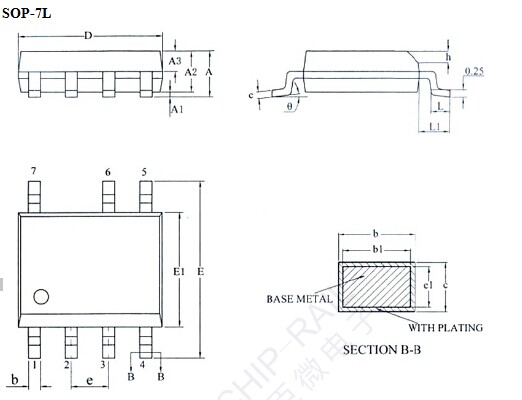

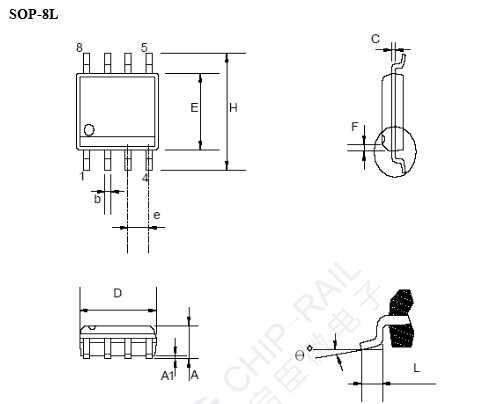

封裝尺寸
尺寸描述
|
符號 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
|
|
5.334 |
|
|
0.210 |
|
A1 |
0.381 |
|
|
0.015 |
|
|
|
A2 |
3.175 |
3.302 |
3.429 |
0.125 |
0.130 |
0.135 |
|
b |
1.470 |
1.524 |
1.570 |
0.058 |
0.060 |
0.062 |
|
b1 |
0.380 |
0.460 |
0.510 |
0.015 |
0.018 |
0.021 |
|
D |
9.017 |
9.271 |
10.160 |
0.355 |
0.365 |
0.400 |
|
E |
7.620 |
7.870 |
8.25 |
0.300 |
0.310 |
0.325 |
|
E1 |
6.223 |
6.350 |
6.477 |
0.245 |
0.250 |
0.255 |
|
e |
2.500 |
2.540 |
2.580 |
0.098 |
0.100 |
0.102 |
|
L |
2.921 |
3.302 |
3.810 |
0.115 |
0.130 |
0.150 |
|
eB |
8.509 |
9.017 |
9.525 |
0.335 |
0.355 |
0.375 |
|
θ? |
0? |
7? |
15? |
0? |
7? |
15? |
尺寸描述
|
符號 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
1.346 |
|
1.752 |
0.053 |
|
0.069 |
|
A1 |
0.101 |
|
0.254 |
0.004 |
|
0.010 |
|
b |
0.38 |
|
0.51 |
0.015 |
|
0.020 |
|
c |
0.17 |
|
0.23 |
0.007 |
0.008 |
0.009 |
|
D |
4.648 |
|
4.978 |
0.183 |
|
0.196 |
|
E |
3.810 |
|
3.987 |
0.150 |
|
0.157 |
|
e |
1.016 |
1.270 |
1.524 |
0.040 |
0.050 |
0.060 |
|
F |
|
0.381X45° |
|
|
0.015X45° |
|
|
H |
5.791 |
|
6.197 |
0.228 |
|
0.244 |
|
L |
0.406 |
|
1.270 |
0.016 |
|
0.050 |
|
θ? |
0° |
|
8° |
0° |
|
8° |
|
符號 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
|
|
1.75 |
|
|
0.689 |
|
A1 |
0.10 |
|
0.225 |
0.039 |
|
0.089 |
|
A2 |
1.30 |
1.40 |
1.50 |
0.512 |
0.551 |
0.591 |
|
A3 |
0.60 |
0.65 |
0.70 |
0.236 |
0.256 |
0.276 |
|
b |
0.39 |
|
0.48 |
0.154 |
|
0.189 |
|
b1 |
0.38 |
0.41 |
0.43 |
0.150 |
0.161 |
0.169 |
|
c |
0.21 |
|
0.26 |
0.083 |
|
0.102 |
|
c1 |
0.19 |
0.20 |
0.21 |
0.075 |
0.079 |
0.083 |
|
D |
4.70 |
4.90 |
5.10 |
1.850 |
1.929 |
2.008 |
|
E |
5.80 |
6.00 |
6.20 |
2.283 |
2.362 |
2.441 |
|
E1 |
3.70 |
3.90 |
4.10 |
1.457 |
1.535 |
1.614 |
|
e |
1.27BSC |
1.27BSC |
|
h |
0.25 |
|
0.50 |
0.098 |
|
0.197 |
|
L |
0.50 |
|
0.80 |
0.197 |
|
0.315 |
|
L1 |
1.05BSC |
1.05BSC |
|
θ? |
0 |
|
8? |
0 |
|
8? |
