主要特點

基本應用

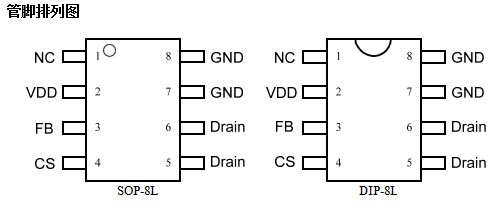

極限參數

符號	參數		值	單位
VDD	工作電壓		30	V
IOVP	VDD過電壓時最大輸入電流		10	mA
VFB	FB引腳工作電壓		-0.3 to 6V	V
VCS	CS引腳工作電壓		-0.3 to 6V	V

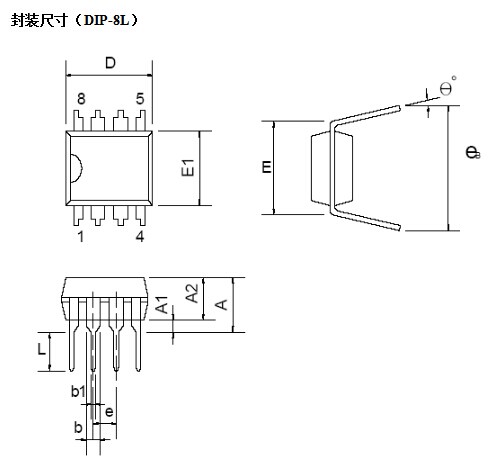

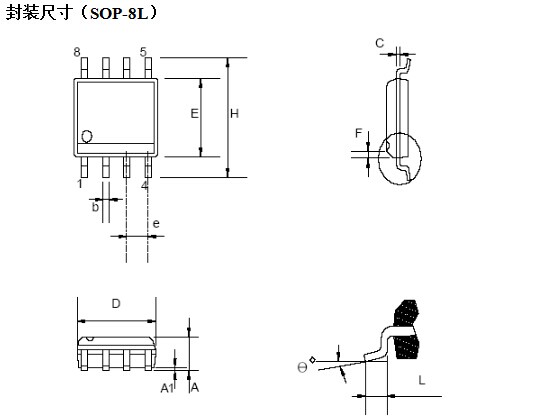

TL	焊接溫度	10秒 DIP-8L和SOP-8L	260	℃
TSTG	儲存溫度范圍		-55 to + 150	℃



推薦工作環境

符號	參數		最小~最大	單位
VDD	VDD 電源電壓		10~23	V
TOA	工作環境溫度		-20~85	℃
PO	最大輸出功率	CR5521	0~6	W
		CR5524	0~11	W
		CR5528	0~15	W

電氣特性
(Ta=25℃, VDD = 18V，除了另作說明)


符號	參數	測試條件	最小	典型	最大	單位
IDrain	Drain腳啟動電流	VDD=2V, Drain=100V		2		mA
IDrain_leakage	Drain腳漏電流	VDD=18V, Drain=500V,FB=0			10	μA
電源電壓(VDD Pin)
IST	啟動電流			5.0	20.0	μA
IOP	工作電流	VFB=3V		2	2.5	mA
	工作電流	VDD=15V, VFB=1V		0.8	1	mA
UVLO_OFF	開啟電壓		13.5	14.5	15.5	V
UVLO_ON	關閉電壓		8	9	10	V
Vpull-up	GATE上拉PMOS 導通觸發電壓			12		V
VDD_CLAMP	VDD引腳鉗位電壓	IVDD=10mA	30	32	34	V
VDD_OVP	VDD過壓保護電壓		24	26	28	V
Vth_recovery	自恢復閾值電壓			5		V
Vth_latch	鎖存閾值電壓			4.2		V
電壓反饋 (FB Pin)
IFB	短路電壓	VFB=0V		0.2		mA
VFB	開路電壓	VFB=Open		5		V
Dmax	最大占空比		75	80	85	%
VREF_GREEN	進入綠色模式時基 準電壓點			2		V
VREF_Burst_H	退出Burst模式			1.3		V
VREF_Burst_L	進入Burst模式			1.1		V
VOLP	進入OLP，F(xiàn)B電壓			3.7		V
TOLP	OLP延遲時間		80	88	96	ms
ZFB	FB阻抗			25		kohm
電流檢測（CS Pin）
SST	軟啟動時間			4		ms
T_blanking	前沿消隱屏蔽時間			320		ns
ZCS_IN	CS輸入阻抗			40		kohm
TD_OC	過流檢測延遲時間			120		ns
VTH_OC	峰值限制低端電壓 （Dmin=0%）			0.75		V
VOCP_clamping	峰值限制高端電壓 （Dmax=80%）			0.9		V
振蕩器
FOSC	PWM工作時頻率		60	65	70	kHz
FPFM	PFM工作最低頻率			22		kHz

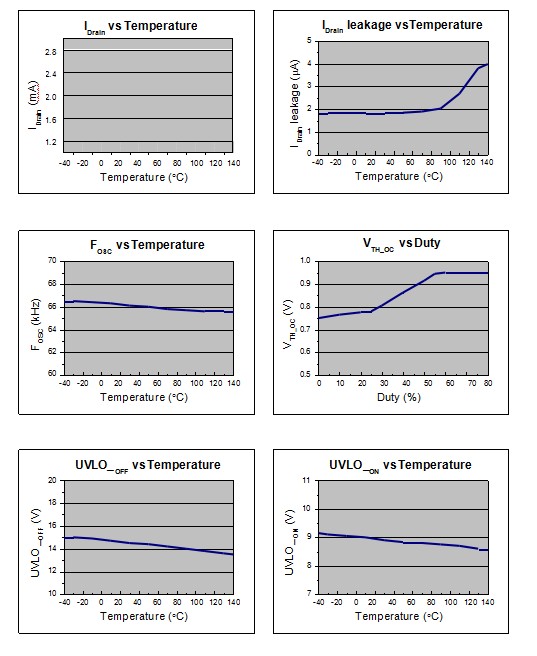

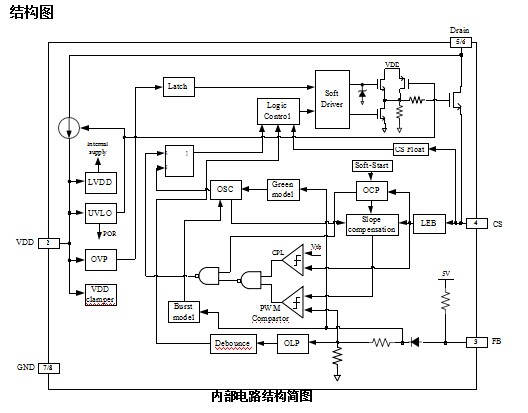

工作原理描述

CR552X 是一款高性能的電流模式 PWM 電源開關，用于超低待機功耗和低成本的離線 式反激轉換器應用中。輕載和無負載情況下自動進入綠色模式和 Burst 模式，可以有效減小 電源模塊的待機功耗，滿足能效六級標準要求。


內置高壓啟動和欠壓鎖定

CR552X 采用了具有專利技術的高壓啟動電路，在啟動時為 VDD 提供 2mA 的啟動電流， 當 VDD 電壓充電到高于 UVLO_OFF 時，啟動電流關閉，以達到降低系統功耗，減少待機損 耗的目的。當 VDD 電容上的電壓低于 UVLO_ON，啟動電流并不會對 VDD 充電，VDD 電壓 繼續下降到 Vth_recovery 閾值后，芯片重新啟動。這個遲滯電壓有效地降低了芯片在輸出短 路情況下的短路功耗。


工作電流

CR552X 的工作電流為 2mA，這種較低的工作電流和 Burst 模式能夠更好的實現效率的 提高與待機功耗的降低，在無負載情況下工作電流進一步降低，保證能夠?qū)崿F(xiàn)超低待機功耗
（30mW 以下）。


軟啟動

每一次VDD電源啟動瞬間，CR552X芯片內部都將觸發軟啟動功能，即在VDD電壓達到 UVLO_OFF以后，在大約4ms時間內，峰值電流從0上升到最大值峰值電流，以減少電源啟動 期間功率MOSFET的電壓應力。注意：無論何種保護導致的VDD再次啟動，都必將觸發軟 啟動功能。


頻率抖動

CR552X 具有頻率抖動功能，即開關頻率以一個固定的中心頻率為基準，在一定范圍內 小幅隨機變化，從而分散了諧波干擾能量。擴展的頻譜降低了窄帶 EMI，因此簡化了系統設 計。


綠色模式和Burst模式控制

在輕載或者空載情況下，開關電源的大部分損耗來源于功率 MOSFET 的開關損耗，變 壓器鐵損和緩沖電路的損耗。功率損失的程度正比于開關頻率。較低的開關頻率可以降低功 率損耗，達到節能的目的。
CR552X 的開關頻率可根據開關電源負載情況進行內部調節。正常負載條件下，芯片以 固定頻率發波；當負載減小到某一點的時候，芯片開始工作在綠色模式，即負載越輕芯片工

作頻率越低；如果負載進一步降低到一定程度以后，芯片開始間歇性地發波，從而極大的減 小待機功耗。
開關頻率控制采用無噪音工作模式，在任何負載情況下都不會進入人耳敏感的音頻范 圍，從而消除音頻噪聲。


峰值電流檢測和前沿消隱

CR552X 采用電流模式 PWM 控制技術，具有逐周期峰值電流限制功能。在 MOSFET 導通瞬間，功率管將會產生一個很大的瞬時電流，該電流流過 CS 峰值檢測電阻并在其兩端 產生一個很大的瞬時電壓，從而引起錯誤的 CS 峰值電流檢測。前沿消隱電路就是為了濾除 MOSFET 導通瞬間 CS 端所產生的瞬時大電壓，防止錯誤的 CS 峰值電流檢測。在前沿消隱 時間內，不關斷內部功率 MOSFET。CR552X 中設計了 320ns 的前沿消隱電路，它可以代替 傳統的外接 RC 濾波電路，節省外圍元件。


內部斜波補償

斜波補償電路在 CS 端檢測電壓信號上疊加了一個三角波信號。這極大的改善了系統工 作在 CCM 模式的閉環穩定性，防止次諧波振蕩，減小輸出紋波電壓。


功率管驅動

CR552X 內置功率 MOSFET 采用柵極軟驅動控制。柵極驅動能力太弱將導致較高的開 關損耗；柵極驅動能力太強又將導致 EMI 特性較差。因此兩者之間必須采取一定的折中設 計。
內置的圖騰柱柵極軟驅動設計通過調節驅動強度和死區時間很好地實現了這個折中關 系，從而使芯片更容易降低系統損耗并且實現良好的 EMI 特性設計。


保護控制

為了確保系統的正常工作，CR552X 內置了多重保護措施。這些保護措施一旦被觸發， 將關斷功率 MOSFET。能夠自動恢復的保護包括逐周期電流限制（OCP）、過溫保護（OTP）、 過載保護（OLP）、VDD 欠壓鎖定（UVLO）保護；當 VDD 過壓保護（OVP），將進入鎖存 狀態。
逐周期電流限制（OCP）帶有內置線電壓補償，可實現寬輸入電壓范圍（85V~265V） 時恒定功率輸出控制。
當 FB 端電壓大于過載限制閾值 TOLP 后，控制電路關閉功率開關管并一直保持該狀態直 到 VDD 電壓下降到 Vth_recovery 閾值后，芯片重新啟動。
芯片正常工作時 VDD 電壓由變壓器輔助繞組提供。當 VDD 電壓大于 VDD 過壓保護閾
