特征

CR5211 是一款應用于小功率 AC/DC 充電器和電源適配器的高性能離線式脈寬調制控 制器。該芯片采用原邊檢測和調整的拓撲結構，因此在應用時無需 TL431 和光耦。 芯片內 置恒流/恒壓兩種控制方式，其典型的控制曲線如圖所示。
在恒流控制時，最大輸出電流和輸出功率可以通過 CS 引腳的限流電阻 RS 設定。在恒壓控制時，內置恒壓 采樣電路以及高精度的誤差比較器基準電壓保證了芯 片的高性能和高精度。此外，內置線損補償電路保證了
從空載到滿載條件下輸出電壓精度。芯片還具有極低的 靜態工作電流（典型值為 650μA），在空載狀態下，
CR5211 工作在 PFM 模式，最小工作頻率可以達到 200Hz，所以芯片的待機功耗很低(可以 滿足待機功耗低于 100mW)。
CR5211 針對各種故障設計了一系列完善的保護措施，包括逐周期電流限制、峰值電流 限制、過壓保護、FB 開路保護、CS 開路保護、輸出短路保護、LEB、OTP、電源箝位和欠 壓鎖定功能。

參 數	值
VDD 電壓	-0.3 to 30V
BD  電壓	-0.3 to 7V
CS 輸入電壓	-0.3 to 7V
FB 輸入電壓	-0.3 to 7V
最小/最大工作結溫	-40  ℃ to 150 ℃
最小/最大存儲溫度	-55  ℃ to 150 ℃
引腳溫度（焊接時間 10 秒）	260℃

工作原理

CR5211 是一款低成本、高性價比的脈寬調制控制器，適用于離線式小功率 AC/DC 電 池充電器和電源適配器。它采用原邊控制方式，因此不需要 TL431 和光耦。內置采樣電路 能夠提供高精度恒流/恒壓控制，能夠較好地滿足大多數充電器的要求。


啟動

CR5211 通過啟動電阻提供從整流濾波高壓端到 VDD 旁路電容的直流通路，為芯片提 供啟動電流。CR5211 的啟動電流非常低（典型值為 1μA），因此可以采用較大的啟動電阻從 而減小待機功耗，同時保證 VDD 能夠很快被充到 UVLO_OFF 以上，從而使芯片快速啟動。


恒流/恒壓工作

CR5211 作為充電器應用時，芯片首先工作在 CC 模式，并以恒定的輸出電流對電池充 電，當電池電壓達到滿電壓時迅速切換到 CV 工作模式，輸出電壓通過變壓器繞組反饋到 FB 端，采樣電路采樣到的 FB 端電壓與誤差放大器基準電壓比較放大以后再經過芯片內部 環路調節控制輸出電壓恒定。


工作原理

為了確保 CR5211 在 CC/CV 模式下正常工作，設計必須保證芯片工作在 DCM 模式。 在開關管導通期間，變壓器初級電感電流以固定的斜率上升，在開關管關斷時刻達到最

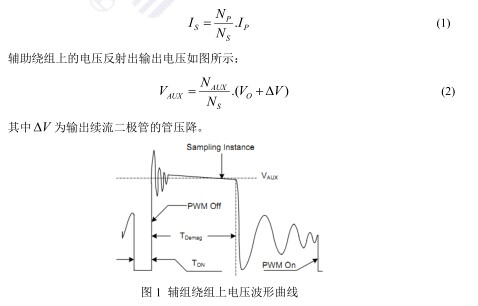

大值 ，同時初級繞組上的電流按照一定的匝比關系轉移到次級繞組上，所以次級繞組上的 峰值電流為：

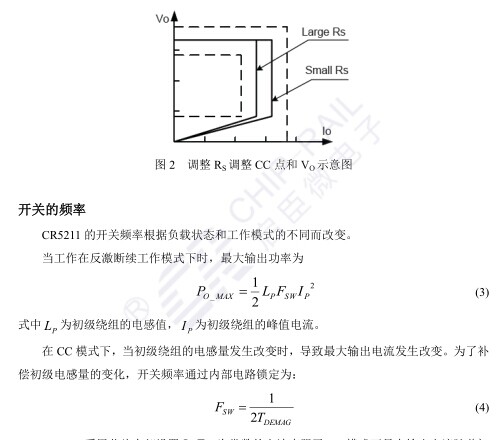

CR5211 采用芯片內部設置 LP FSW 為常數的方法克服了 CC 模式下最大輸出電流隨著初 級電感量的變化而改變的缺陷。


線損補償

為了達到良好的負載調整率，CR5211 內部集成了線損補償功能。FB 端的采樣電壓由兩 部分組成：1、輸出電壓通過變壓器繞組反饋到 FB 端的電壓；2、芯片內部線損補償電流流 過分壓電阻所產生的電壓，這個電流與開關管關斷時間成正比，與負載電流成反比，所以使

CS 電流檢測和前沿消隱

CR5211 的峰值電流檢測通過檢測 CS 腳的外接電阻 RS 上的電壓，并且內部設計前沿消 隱電路濾除開關三極管在開啟瞬間的電流尖峰，所以 CS 輸入腳的 RC 濾波電路不再需要。


基極驅動電路

芯片驅動采用推拉式設計，提供外部三極管的基極驅動電流，這個電流被限制在最大
30mA。


保護電路

CR5211 為了確保系統的正常工作內置了多重保護措施。這些保護措施包括逐周期電流 限制、峰值電流限制、過壓保護、FB 開路保護、CS 開路保護、輸出短路保護、LEB、電源 箝位和欠壓鎖定等功能。芯片的供電電源 VDD 由輔助繞組提供。當 VDD 低于進入欠壓鎖 定的閾值電壓時，開關將會被關斷，隨后系統自動進入重啟狀態。
