啟達授權一級代理商（為客戶提供方案及技術支持）

CR6853直接替換OB2263,LD7535,RT7731

主要特點

 低成本、PWM&PFM&CRM  (周期復位 模式)控制
 低啟動電流 (約3µA)
 低工作電流 (約1.2mA)
 電流模式控制
 內置同步斜坡補償
 低EMI技術
 PWM頻率外部可調
 輕載工作無音頻噪音
 內置前沿消隱

 在輸入90V~264V的寬電壓下可實現恒 定最大輸出功率
 GATE引腳驅動輸出高電平鉗位18.0V
 VDD引腳過壓保護34.0V
 欠壓鎖定(UVLO)、周期電流限制、短 路保護、過載保護等保護功能
 具有自動恢復的保護功能
 高壓BiCMOS工藝
 SOT-23-6L，SOP-8L ，DIP-8L 無鉛封裝

概述

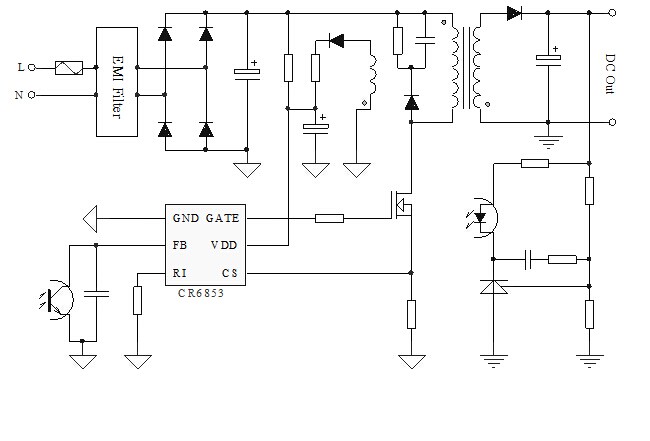

CR6853 是一款高集成度，低功耗的電流 模 PWM 控制芯片，該芯片適用于離線式 AC-DC 反激拓?fù)涞男」β孰娫茨K。芯片可 以通過外接電阻改變工作頻率；在輕載和無負 載情況下自動進入 PFM 和 CRM，這樣可以 有效減小電源模塊的待機功耗，達到綠色節能 的目的。CR6853 具有很低的啟動電流，因此 可以采用一個 2 兆歐姆的啟動電阻。為了提高 系統的穩定性，防止次諧波振蕩，CR6853 內 置了同步斜坡補償電路；而動態峰值限制電路減小了在寬電壓輸入(90V~264V)時最大輸出 功率的變化；內置的前沿消隱電路可以消除開 關管每次開啟產生的干擾。CR6853 內置了多 種保護功能：過壓保護 、逐周期峰值電流限 制、欠壓鎖定（可以用它實現短路和過流保護） 以及輸出驅動的高電平鉗位在 18.0V 以下。 而驅動輸出采用的圖騰柱和軟驅動有效降低 了開關噪聲。 CR6853 提供 SOT-23-6L， SOP-8L 和 DIP-8L 無鉛封裝。
