CR5215支持BJT的高精度、恒流/恒壓、原邊模式脈寬調制控制器 替換SF6025
l 低啟動電流
l 恒壓精度可達±5%、恒流精度可達±4%
l 原邊檢測拓撲結構，無需TL431和光耦
l 全電壓范圍內高精度恒壓和恒流輸出
l 可編程CC/CV模式控制
l 內置輸出線電壓補償功能
l 內置初級電感量偏差補償功能
l 內置前沿消隱電路 (LEB)
l 內置高低壓過功率補償
l 內置次級電壓采樣控制器
l VDD端過壓保護
l 內置FB開路保護功能
l 內置CS開路保護功能
l 內置輸出短路保護功能
l 欠壓鎖定保護功能
l 逐周期電流限制
l 過載保護
l 過溫保護
l SOT23-6L封裝

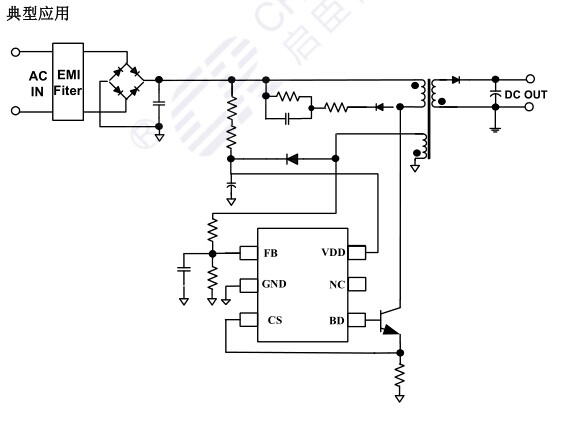

產品概述
CR5215 是一款應用于小功率 AC/DC 充電器和電源適配器的高性能離線式脈寬調制控 制器。該芯片采用原邊檢測和調整的拓撲結構，因此在應用時無需 TL431 和光耦。 芯片內 置恒流/恒壓兩種控制方式，其典型的控制曲線如圖所示。
在恒流控制時，最大輸出電流和輸出功率可以通過 CS 引腳的限流電阻 RS 設定。在恒壓控制時，內置恒壓 采樣電路以及高精度的誤差比較器基準電壓保證了芯 片的高性能和高精度。此外，內置線損補償電路保證了
從空載到滿載條件下輸出電壓精度。芯片還具有極低的 靜態(tài)工作電流（典型值為 650μA），在空載狀態(tài)下，
CR5215 工作在 PFM 模式，最小工作頻率可以達到 200Hz，所以芯片的待機功耗很低(可以 滿足待機功耗低于 100mW)。
CR5215 針對各種故障設計了一系列完善的保護措施，包括逐周期電流限制、峰值電流 限制、過壓保護、FB 開路保護、CS 開路保護、輸出短路保護、LEB、OTP、電源箝位和欠 壓鎖定功能。
